无线会议整体解决方案

VISSONIC议朗-5GWIFI无线会议系统方案


目录:

一、系统概述

二、系统优点和特点

三、系统连接图

四、系统设备说明



一、系统概述

对于旧会议室改造,多功能厅,现场发布厅,临时会场等需要不破坏现场布置,能够快速方便搭建和移开会议系统的应用,无线会议系统,无线互动演示系统具有非常大的优势.VISSONIC议朗基于市场需求推出5G无线会议系统及5G无线互动演示系统为会议室提供音视频无线解决方案.两个系统结合成5GWIFI无线会议系统方案,在保证系统稳定,快速的基础上,实现了会议室的全无线应用。

无线会议整体解决方案(图1)


方案特点:

-保持桌面整洁,没有任何线缆

-无线会议系统和无线互动演示系统分别为移动互联提供了方便的本地音视频接入方案

-一键式的快速分享体验,让与会者能更关注会议本身,节约时间成本

-80CM的超远拾音距离,配合超短麦杆,拾音于无形

-为实现高效会议,成为可能。


VISSONIC议朗5GWIFI无线数字会议系统

无线会议整体解决方案(图2)


二、系统优点和特点

无线会议整体解决方案(图3)

2.15G无线会议系统优点和特点

随着触摸技术的发展,移动互联时代的到来,让人们几乎人手一部触摸屏手机,WIFI互联网的覆盖,更让通讯更方便直接.

VISSONIC议朗基于触摸技术和WIFI通讯技术,通过自主研发,成功推出5GWIFI无线会议系统.会议单元的设计,具有自主外观专利,独创弧形的触摸屏,不但增加了可视角度,更符合人体工程学,提升了质感,科技感。

系统整体延时在15ms,远低于人耳能够辨别的延时24ms.VISSONIC议朗无线会议系统采用48K,16位无压缩的音频传输,能够同时传输8个通道的语音及控制信号.在这一技术的基础上,为客户带来了WIFI无线讨论,WIFI无线签到,WIFI无线投票,WIFI无线同传,WIFI无线智能控制,WIFI无线时钟日期显示等功能.


2.1.1做真正的零干扰

议朗WIFI无线会议系统采用标准的WIFI通信技术,同时兼容标准WIFI2.4/5G无线网络,使得系统能在40个合法信道上自由切换.丢包重传机制及智能信道管理功能,即使突发的外来通道重叠,也具有充分的抗干扰能力,不影响系统音频传输。

2.1.2配置简单,安装方便

只要通过议朗会议软件对主机,进行简单配置后,几分钟系统就能使用。WIFI单元自带5级信号强度指示,根据会场需要放置单元,无须担心遮挡,辐射范围,布线等问题。

2.1.3完美的声音传递

每个单元带有高保真喇叭,让声音清晰的传递到你面前。当主要使用外部扩音时,系统提供了内置DSP处理器,具有AFC自动反馈抑制功能抑制哮叫,AGC自动音量增益控制使得你可以控制拾音距离,根据客户需要使用各种不同长度的麦杆,ANC自动噪声控制功能减少麦克风拾取环境噪音,还内置音箱分区功能等.使得整套系统能够根据不同的会场大小,设备及声学环境,自由调节,达到理想声音传递效果.

2.1.4超大容量电池与&节能环保

VISSONIC议朗会议单元采用可拆卸4900mA超大容量电池,当麦克风或喇叭打开时,单元能够连续工作42小时,待机续航时间达到60小时。OLED显示屏上带5节电量指示,带低电量OLED自动闪烁提醒功能,管理员也可以直接更换电池或采用DC适配器为单元直接供电。

该会议系统带有独特的"节能"模式,如果系统在两个小时内没有活动,则会自动休眠。这节省了能源,同时也避免了对无线信道资源不必要的占用。当用户需要重新开始会议时,可通过发言单元的界面轻松将其唤醒。这一设计有助于最大限度地降低运营成本并延长了系统的使用寿命。

2.1.5与移动互联时代握手

VISSONIC议朗每个无线会议单元都提供了音频输入接口,让手机,笔记本的音频,轻松接入到本地会议系统,实现移动视频会议,移动设备音频的本地化共享。

2.1.6功能强大,型号齐全

VISSONIC议朗无线会议系统采用48K,16位无压缩的音频传输,能够同时传输8个通道的语音及控制信号.在这一技术的基础上为客户提供不同的解决方案,包括无线纯讨论单元,无线讨论带投票同传,无线讨论带双同传通道等型号,覆盖不同的市场需求。

2.1.7有线与无线会议混合使用

对于经常需要改变使用用途的多功能会议室,培训室,发布厅等,主席列一般为有限固定安装方式,下面听众席根据需要临时增加或减少会议单元,这时候有线和无线混合使用的会议系统提供了很大的便利,无线单元无须布线,根据需要直接放置即可。

2.1.8高清摄像跟踪

系统主机自带摄像跟踪功能,能够发码给摄像机和跟踪录播一体机或无缝矩阵,实现高清摄像自动跟踪和录播。

2.25G无线互动演示系统

QShare2支持8个用户使用投屏按钮同时连接到主机,并且实现2用户同时投到屏幕上.系统内置安卓系统,可进行标注,反控等功能.

2.2.1一个按钮分享你的电脑(支持WindowsandMac),并可快速切换投屏互动.

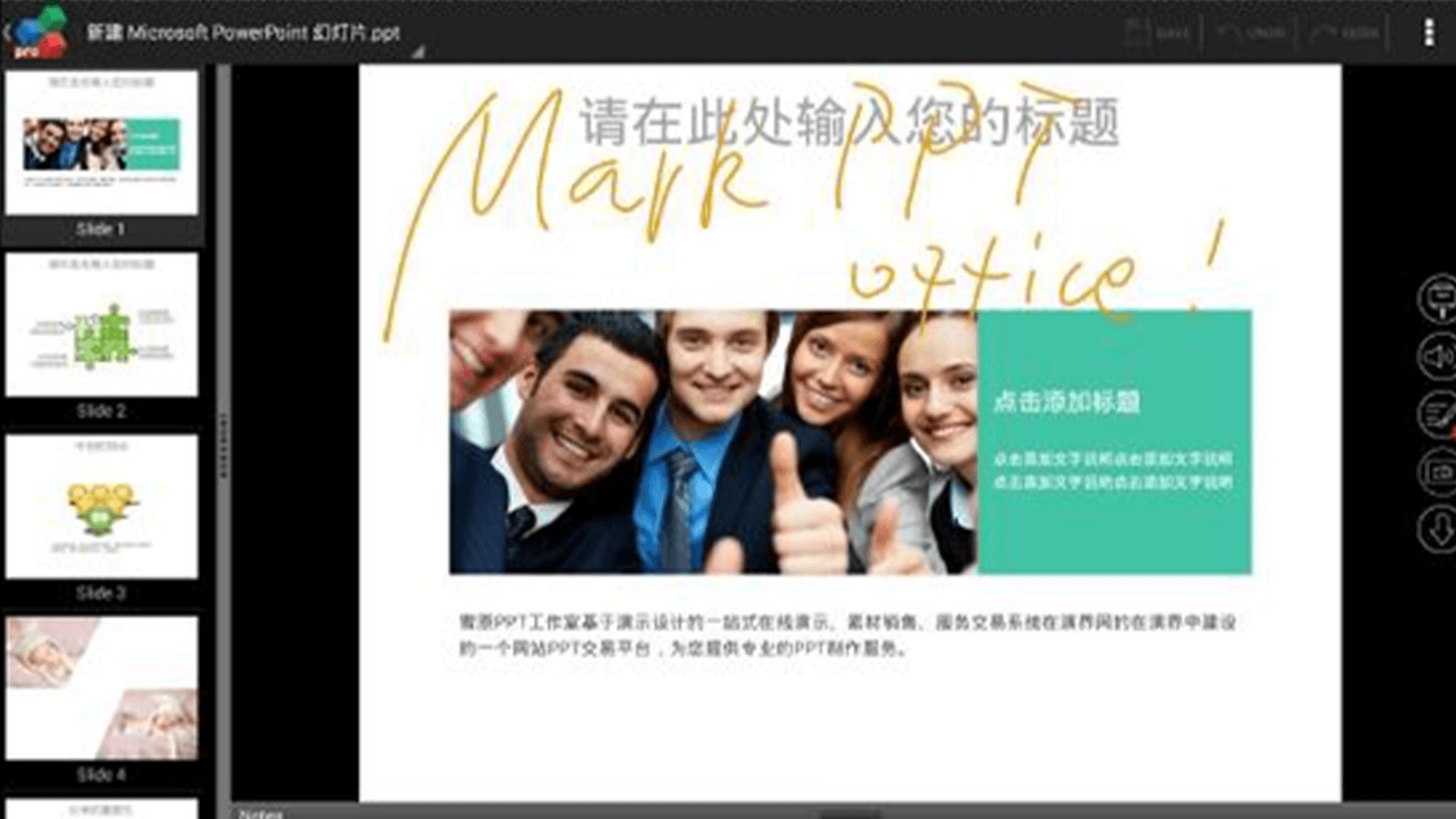

2.2.2支持对图片,视频,excel,word和ppt等文件的播放和标注.

2.2.3支持无线展示Windows,Mac,Android和IOS等移动系统设备.

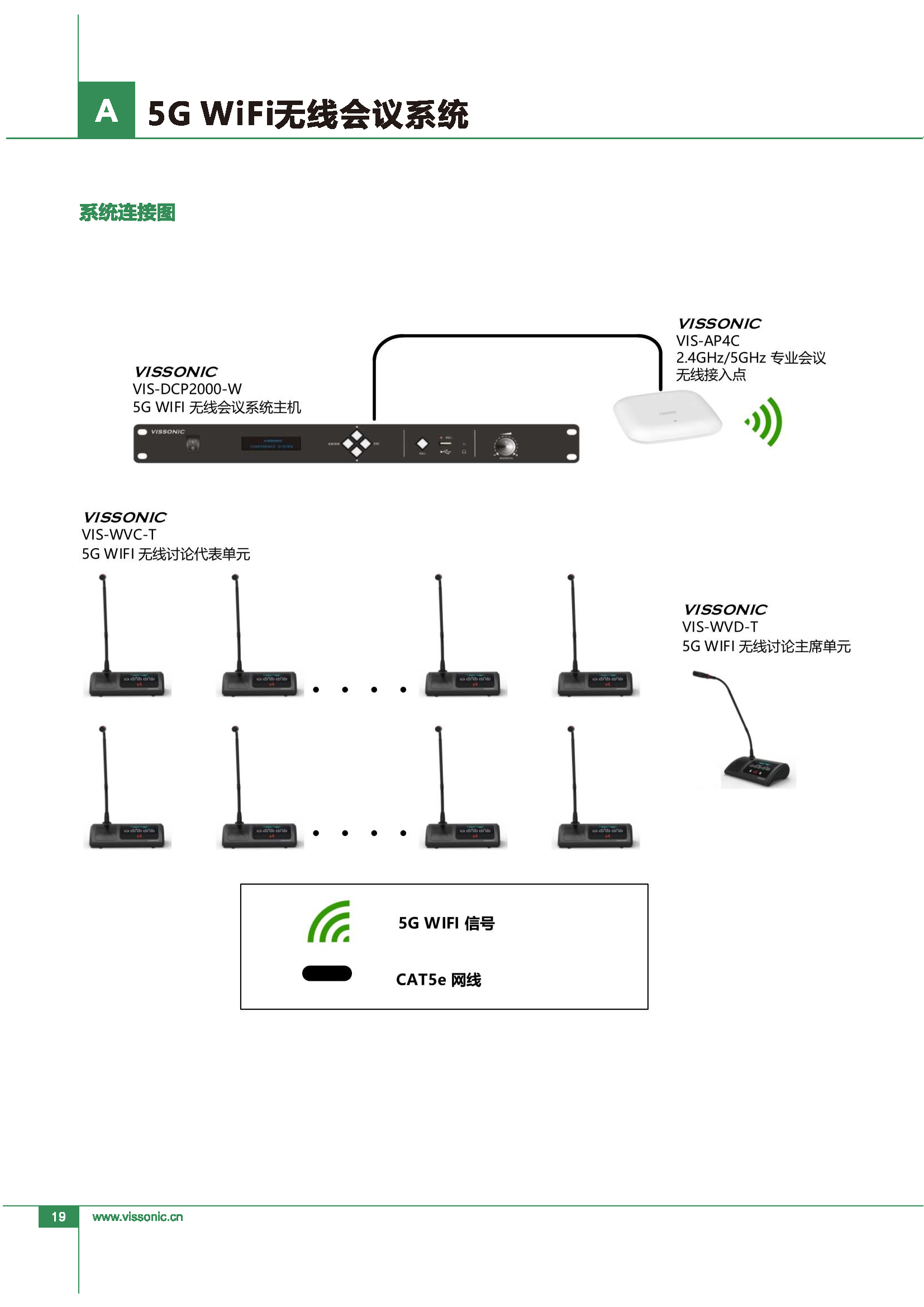

三、系统连接图

无线会议整体解决方案(图4)

5GWIFI无线数字会议系统连接图


四、系统构成

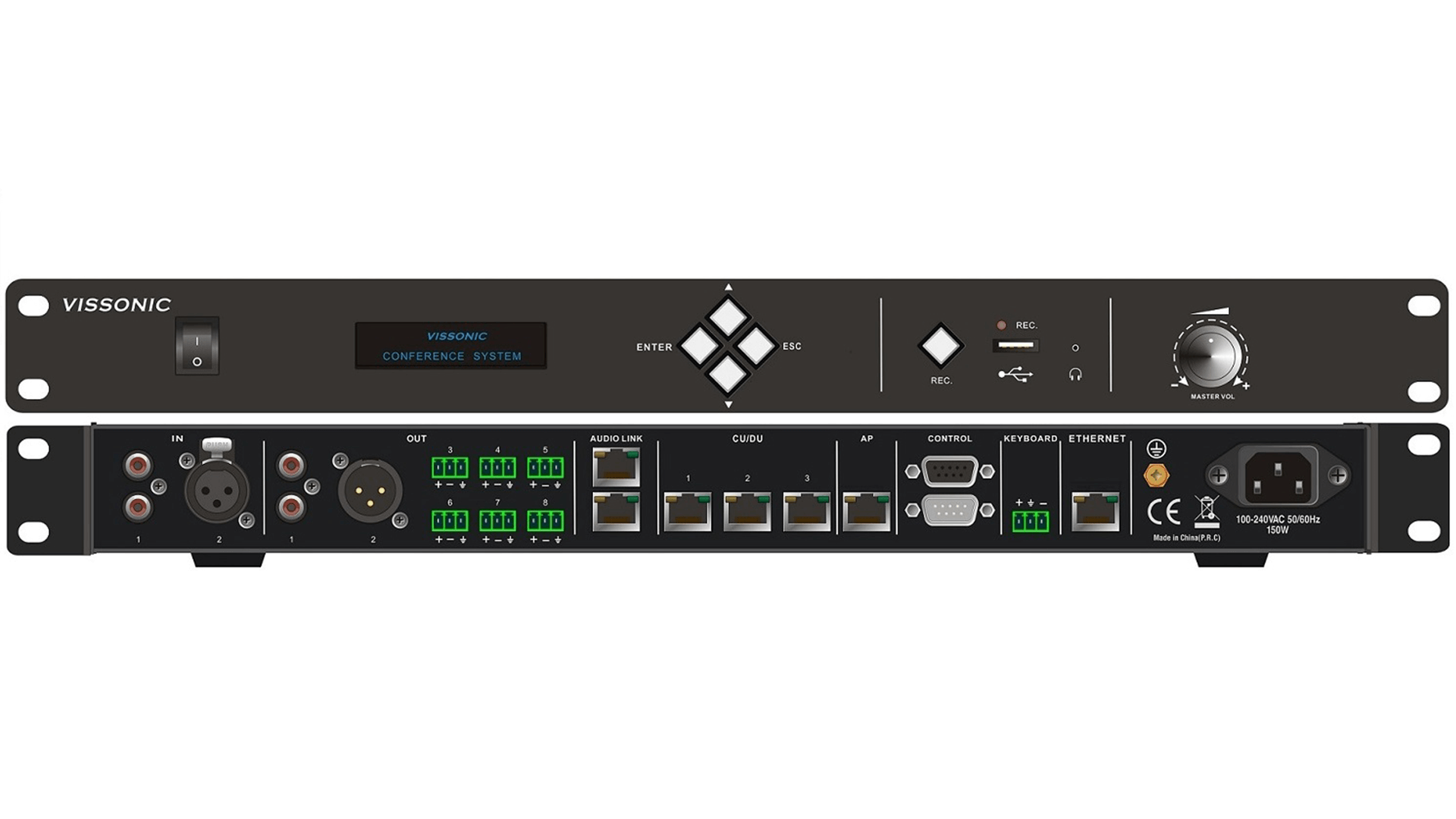

4.15GWIFI无线数字会议系统主机VIS-DCP2000-W无线会议整体解决方案(图5)

VISSONIC议朗5GWIFI无线会议系统主机

主要特性

●独创的AUDIO-LINKTM数字环状网络技术,实现全数字信号传输与处理

●一根CAT5e网线传输64路音频及各类信息

●高保真音质,无损音频传输技术,48K音频采样频率,20Hz~20KHz响应频率。

●支持单台会议主机实现4个会议室独立控制与合并会议室,支持多台会议主机级联,实现更大会议室合并与分离(包括会议管理等)。

●手拉手环路网络连接,系统更可靠,系统更可靠,替换和一个单元或线出现故障,不会影响系统其他单元正常工作。

●支持单元麦克风灵敏度和16段均衡器QE独立调节。

●支持主机输出16段均衡EQ,实现声音声场调节;压限,可识别人声通过的噪声门;AGC自动音量增益控制;AFC自动反馈抑制器;支持自动混音(auto-mix)技术。

●支持声音分区输出功能,各个分区音量根据话筒开启位置自动调节,实现更远拾音距离而不啸叫。

●支持回声消除,实现与另一台会议主机或者第三方视频会议终端远程双向实时通话。

●支持USB接口插U盘录音,主机监听,先进噪声消除技术,实现更清晰录音。

技术参数

电源:110V/220VAC

静态功耗:12W

最大功耗:150W

频率响应:20Hz~20KHz

信噪比(S/N):>80dB

总谐波失真:<0.05%

通道串音:>80dB

尺寸(mm):483Lx260Wx43.6H

颜色:深灰色

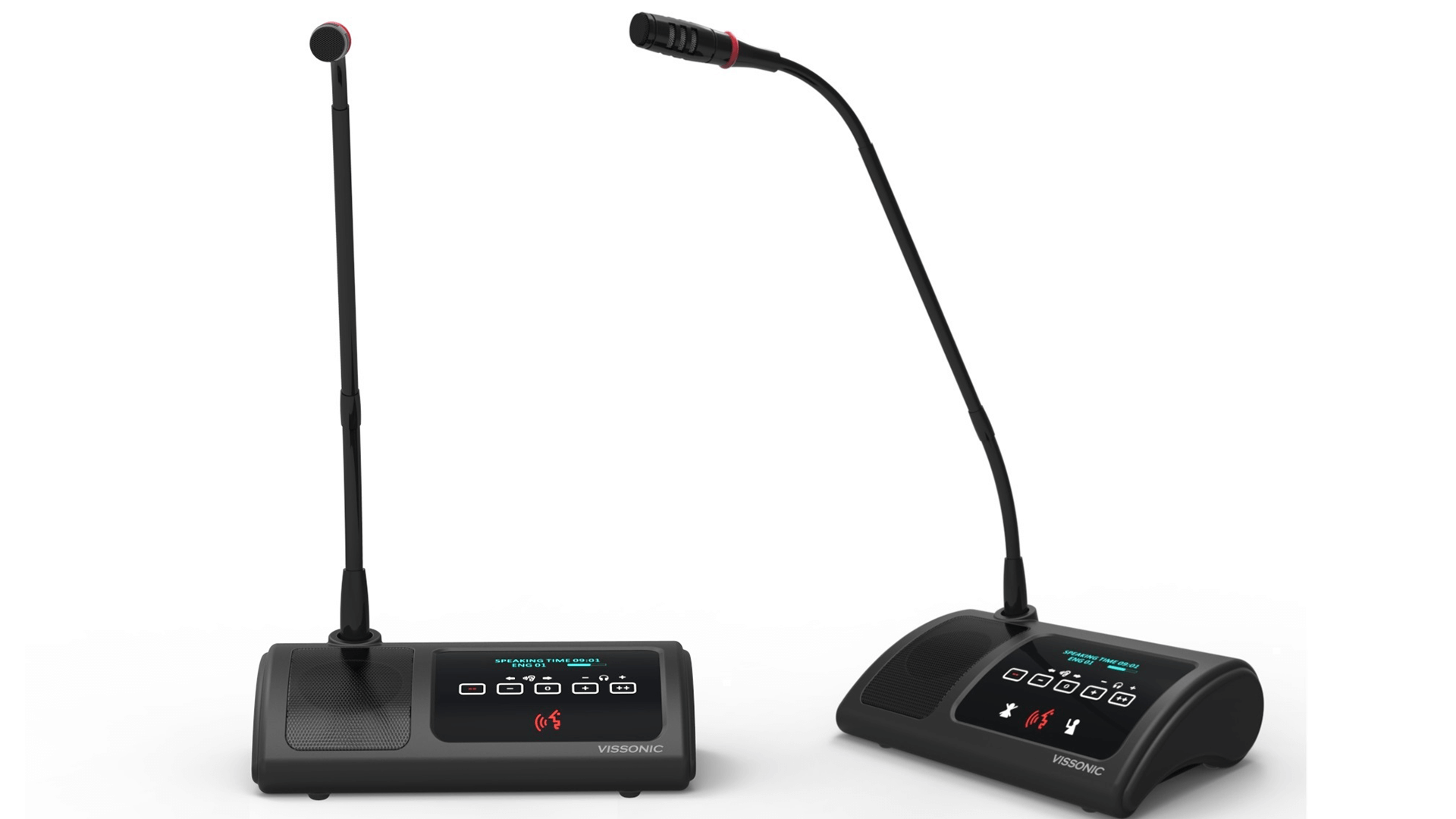

4.25GWIFI无线投票主席单元/代表单元VIS-WVC-T/VIS-WVD-T

无线会议整体解决方案(图6)

VISSONIC议朗5GWIFI无线会议系统投票单元

主要特性

●独创专利外观,低调的黑色设计,触摸式图标按钮

●无线会议单元易于安装与移除

●可拆卸电池组,方便更换和充电

●内置保真喇叭

●双耳机接口设计,音量可调

●单元带linein接口,支持头戴麦克风或者线路输入功能,可以连接手机,笔记本等上传音频,进行电话,网络会议。

●全数字化信号处理抗来自手机等类似设备的RF干扰

●可移除式麦杆,超强拾音能力,支持不同长度麦杆

●支持AGC技术,实现没正对话筒,音量大小不变,人活动范围更大,16段均衡独立调节,灵敏度独立调节,噪声门控制。

●具有时钟显示功能,可设置限时发言,时间到提醒或自动关闭单元。

●支持RFID卡身份认证,签到,讨论,投票

●可选购全部单元为主席单元硬件,再由会议管理软件根据实际会议需要重新设置为主席或代表单元

●通过应用软件可将代表单元设置为VIP单元,最多可以设置32个VIP代表单元,只要系统中已经开启的麦克风总数不超过8台,VIP代表单元可以自由开启



技术参数

按键:触摸式

拾音器:心型电容式拾音体

显示屏:OLED显示屏128×32

灵敏度:-46dBV/Pa

最大功耗:2.0W方向性0°/180°>20dB(1kHz)

耳机负载:16Ω耳机音量10mW

耳机接口:3.5mm立体声插孔输入阻抗2kΩ

信噪比:70dB

频率响应:20~20000Hz

连接方式:2.4GHz和5GHz无线连接

等效噪声:20dBA(SPL)

外形材质:ABS树脂

工作温度:0℃to+55℃

颜色:黑色

最大声压:125dB(THD<3%)

重量:1.1kg(带话筒杆)

外形尺寸185mm;130mm;50mm(宽&times;深&times;高)(不含话筒杆)

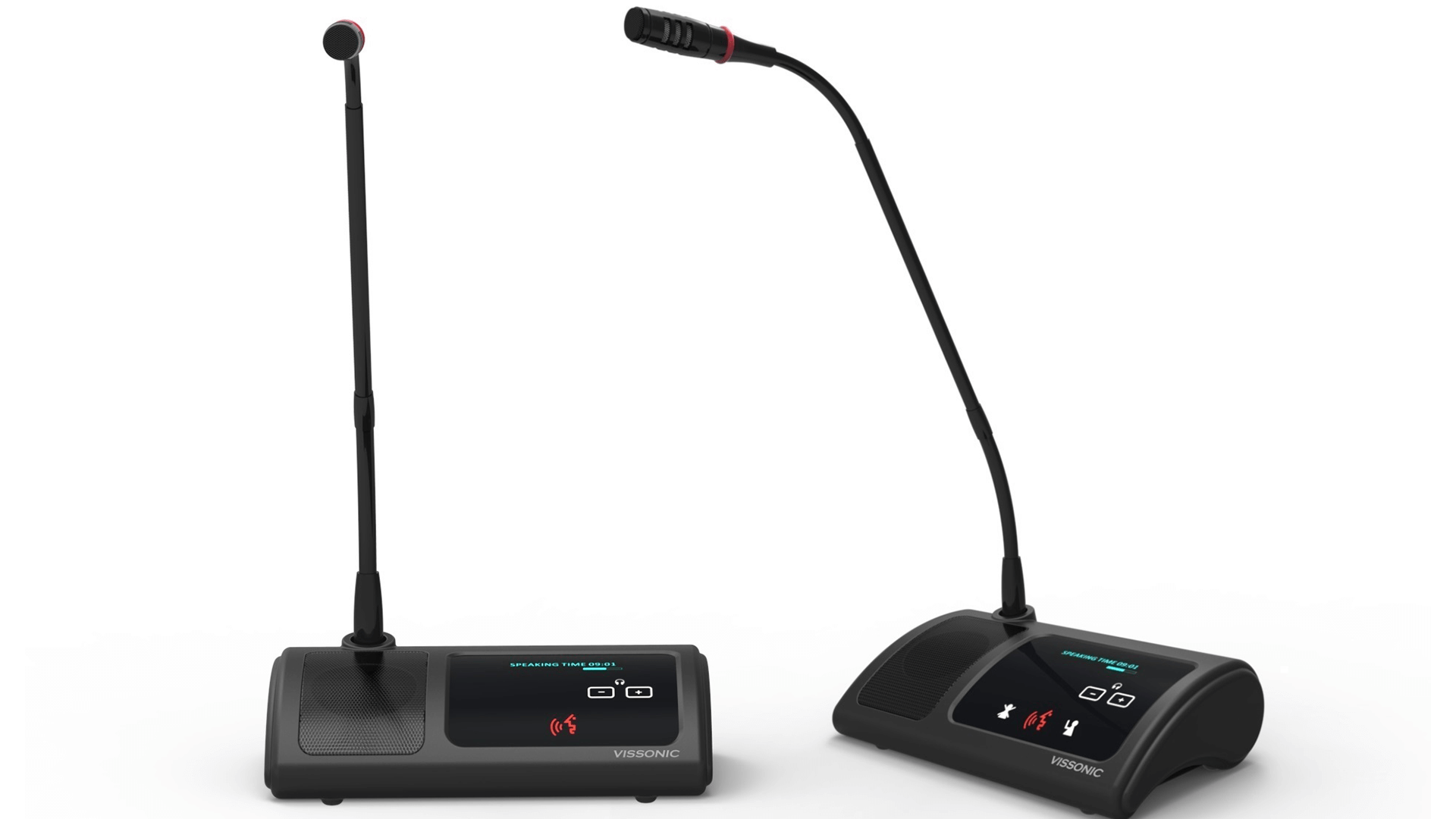

4.35GWIFI无线讨论主席单元/代表单元VIS-WDC-T/VIS-WDD-T

无线会议整体解决方案(图7)

VISSONIC议朗5GWIFI无线会议系统讨论单元

主要特性

●独创专利外观,低调的黑色设计,触摸式图标按钮

●无线会议单元易于安装与移除

●可拆卸电池组,方便更换和充电

●内置保真喇叭

●双耳机接口设计,音量可调,可以2人使用,也可以一个耳机接口作为录音输出口,方便记者,客户等与会人员记录会议。

●单元带linein接口,支持头戴麦克风或者线路输入功能,可以连接手机,笔记本等上传音频,进行电话,网络会议。

●全数字化信号处理抗来自手机等类似设备的RF干扰

●可移除式麦杆,超强拾音能力,支持不同长度麦杆

●支持AGC技术,实现没正对话筒,音量大小不变,人活动范围更大,16段均衡独立调节,灵敏度独立调节,噪声门控制。

●具有时钟显示功能,可设置限时发言,时间到提醒或自动关闭单元。

●支持RFID卡身份认证,签到,讨论

●可选购全部单元为主席单元硬件,再由会议管理软件根据实际会议需要重新设置为主席或代表单元

●通过应用软件可将代表单元设置为VIP单元,最多可以设置32个VIP代表单元,只要系统中已经开启的麦克风总数不超过8台,VIP代表单元可以自由开启



技术参数

按键:触摸式

拾音器:心型电容式拾音体

显示屏:OLED显示屏128&times;32

灵敏度:-46dBV/Pa

最大功耗:2.0W方向性0&deg;/180&deg;>20dB(1kHz)

耳机负载:16&Omega;耳机音量10mW

耳机接口:3.5mm立体声插孔输入阻抗2k&Omega;

信噪比:70dB

频率响应:30~20000Hz

等效噪声:20dBA(SPL)

外形材质:ABS树脂

工作温度:0℃to+55℃

颜色:黑色

最大声压:125dB(THD<3%)

重量:1.1kg(带话筒杆)

外形尺寸:185&times;130&times;50mm(宽&times;深&times;高)(不含话筒杆)

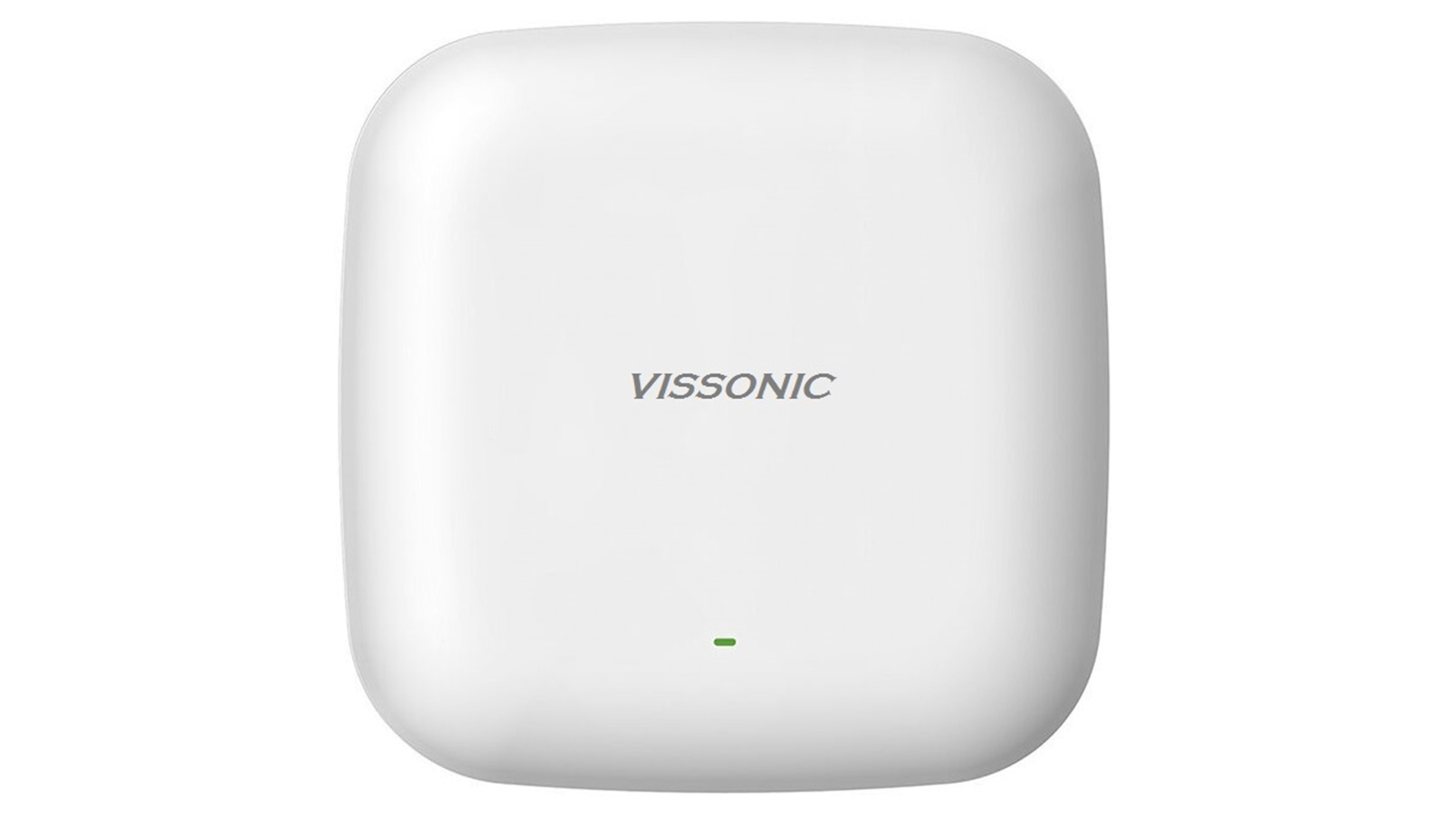

4.4加密无线接入点VIS-AP4C

无线会议整体解决方案(图8)

VISSONIC议朗5GWIFI无线会议系统-加密无线接入点VIS-AP4C

主要特性

●与主机DCP2000连接,或者连接交换机连接实像多个会议AP漫游

●典型覆盖范围30m

●装在天花板,墙壁上实现最佳接受效果

●128位数字加密技术,具有WAP2安全连接,MAC地址过滤,隐藏SSID安全保障,可防止窃听和未经授权的访问。

功能

2.4G/5GHz双频LAN口带POE功能

LED显示信号状态

RJ45网络接连口

技术参数

电气指标:

功率:11瓦支持802.3af标准POE供电

安装:天花板,墙壁或支架

尺寸:17*17*2.8cm(WxDxH)

重量:316g

颜色:白色

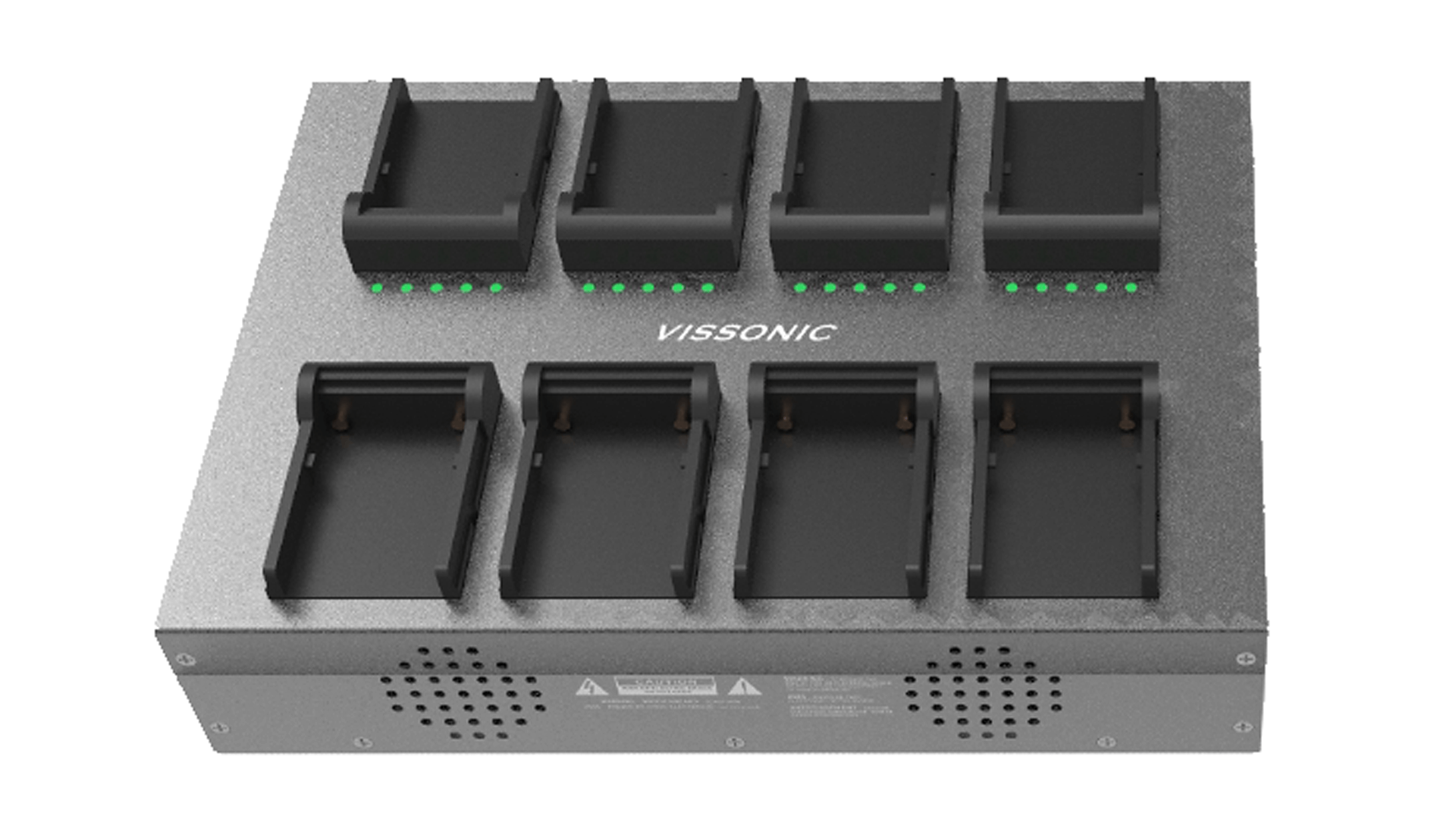

4.5无线会议单元电池专用充电箱VIS-WCH1

无线会议整体解决方案(图9)

VISSONIC议朗5GWIFI无线数字会议系统-充电箱

主要特性

●3小时内完成空电到满电

●最多支持8个电池同时充电

●宽电压输入100V~240VAC,50/60Hz

●支持充电箱级连,最多支持4个箱子级连


4.6VIS-WBTY1无线会议单元电池组

特色

-超长寿命和持久稳定的充电性能

-完全充电后,可以使用26小时

-完全充电只需要4小时

-高效锂电芯

功能

撞针式充电连接器

带卡扣外壳,防止充电掉落和接触不良

认证:CE认证

技术参数

电池容量:6600mA

输出电压:8.4VDC

重量:285

使用温度:-20℃~60℃

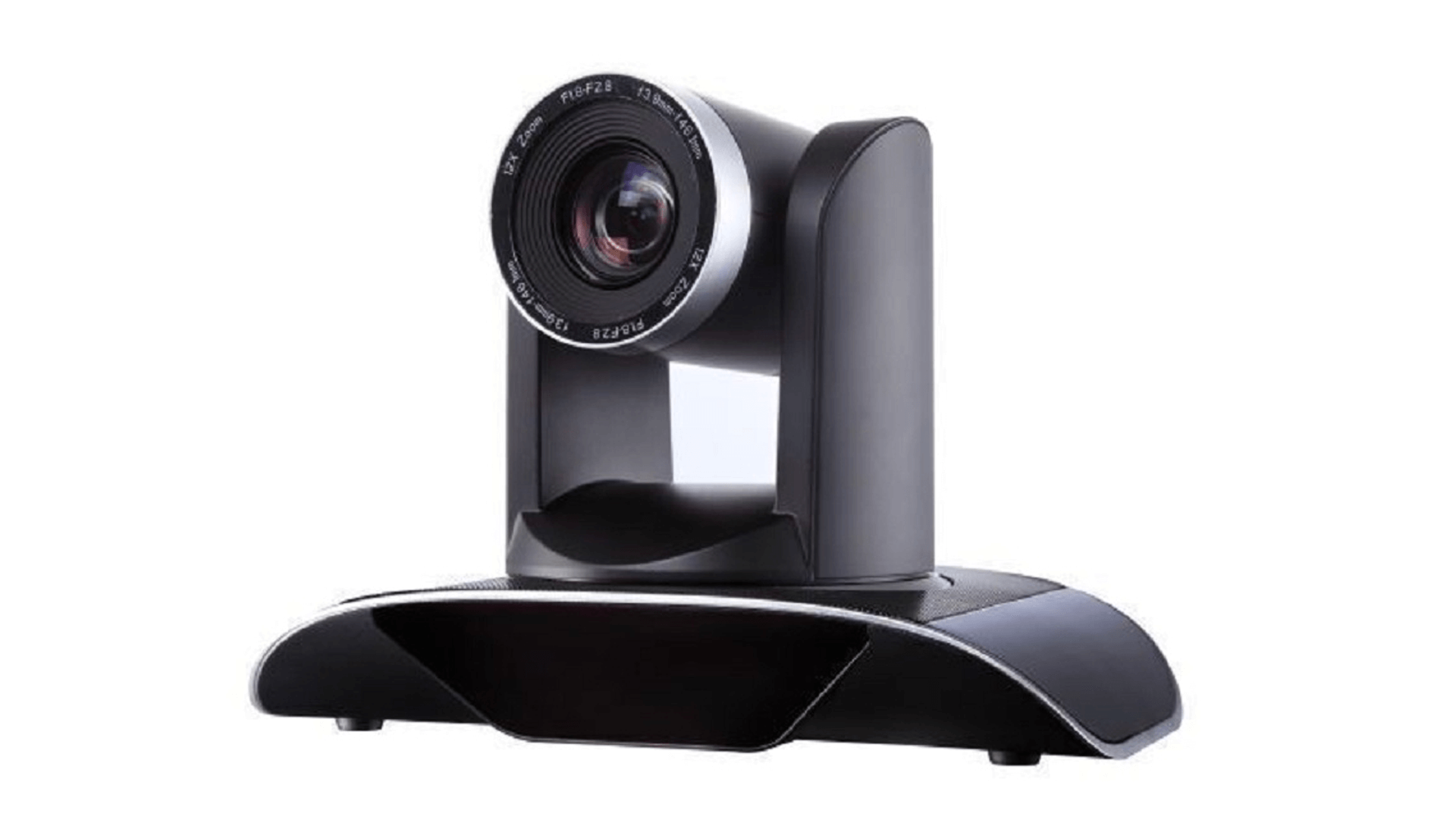

4.7VIS-HDC系列高清摄像机

无线会议整体解决方案(图10)

会议跟踪摄像机

主要特性

具有完善的功能、优异的性能、丰富的接口;先进的ISP处理技术和算法,使得图像效果生动逼真、画面亮度均匀、光色层次感强、清晰度高、色彩还原性好。支持H.265/H.264编码,在低带宽下使得画面更加流畅、清晰。

●全高清晰1080P

●20倍光学变焦

●支持USB3.0,IP流输出

参数

技术参数

参数名称:VIS-HDC

视频输出接口:DVI(HDMI)、YPbPr、HD-SDI(可选)

图像传感器:CMOS、1/2.8英寸

传感器像素:总像素:274万,有效像素:207万

镜头焦距:20x,f4.7mm~84.6mm,F1.8~F2.8

聚焦方式:自动、手动

电子快门(秒):1/25~1/10000

白平衡:自动/室内/室外/手动

背光补偿:支持

信噪比:&ge;55dB

水平视场角:55.2&deg;~3.2&deg;

垂直视场角:42.1&deg;~2.4&deg;

水平转动范围:±170&deg;

垂直转动范围:-30&deg;~+90&deg;

水平转动速度范围:1.7&deg;~100&deg;/s

垂直转动速度范围:1.7&deg;~69.9&deg;/s

倒装:支持

预置位数量:128

预置位精度:&le;0.2&deg;

控制接口类型:8芯MiniDIN

控制协议:VISCA、Pelco-D、Pelco-P

WDR动态范围:&ge;100dB

电源适配器:DC12V~2A

最大功耗:12W

工作温度:-5℃~50℃

储存温度:-20%~60%

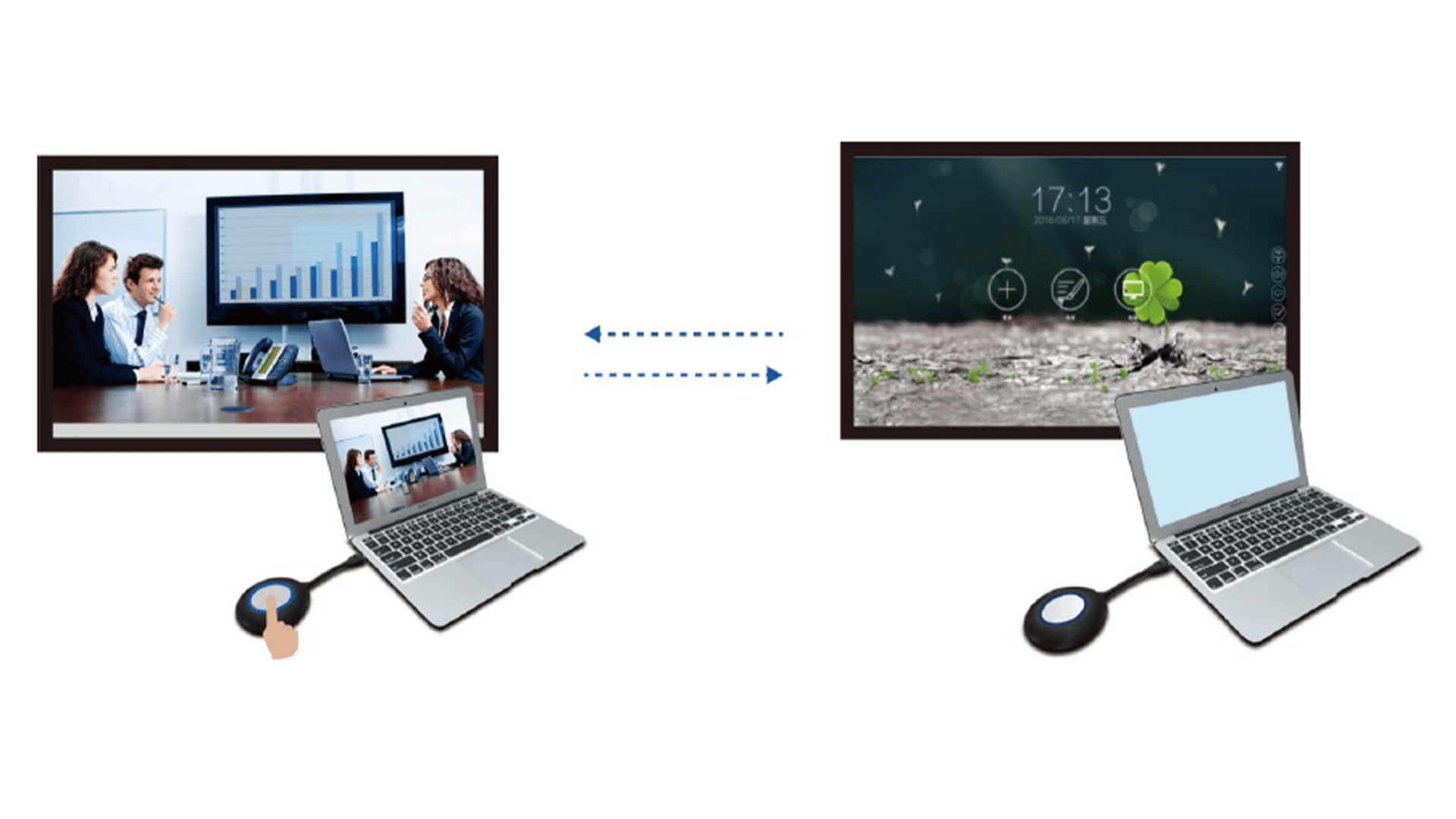

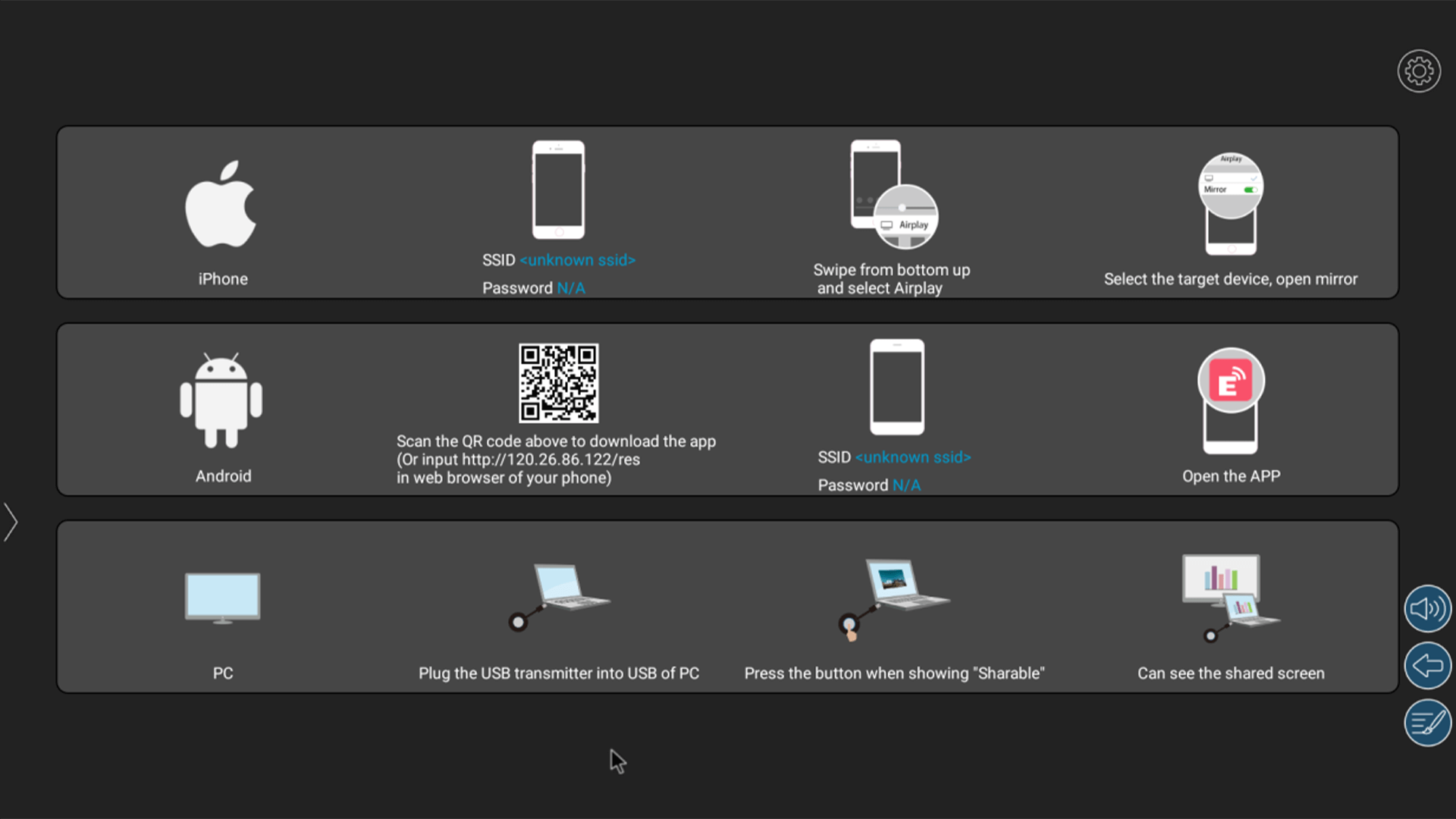

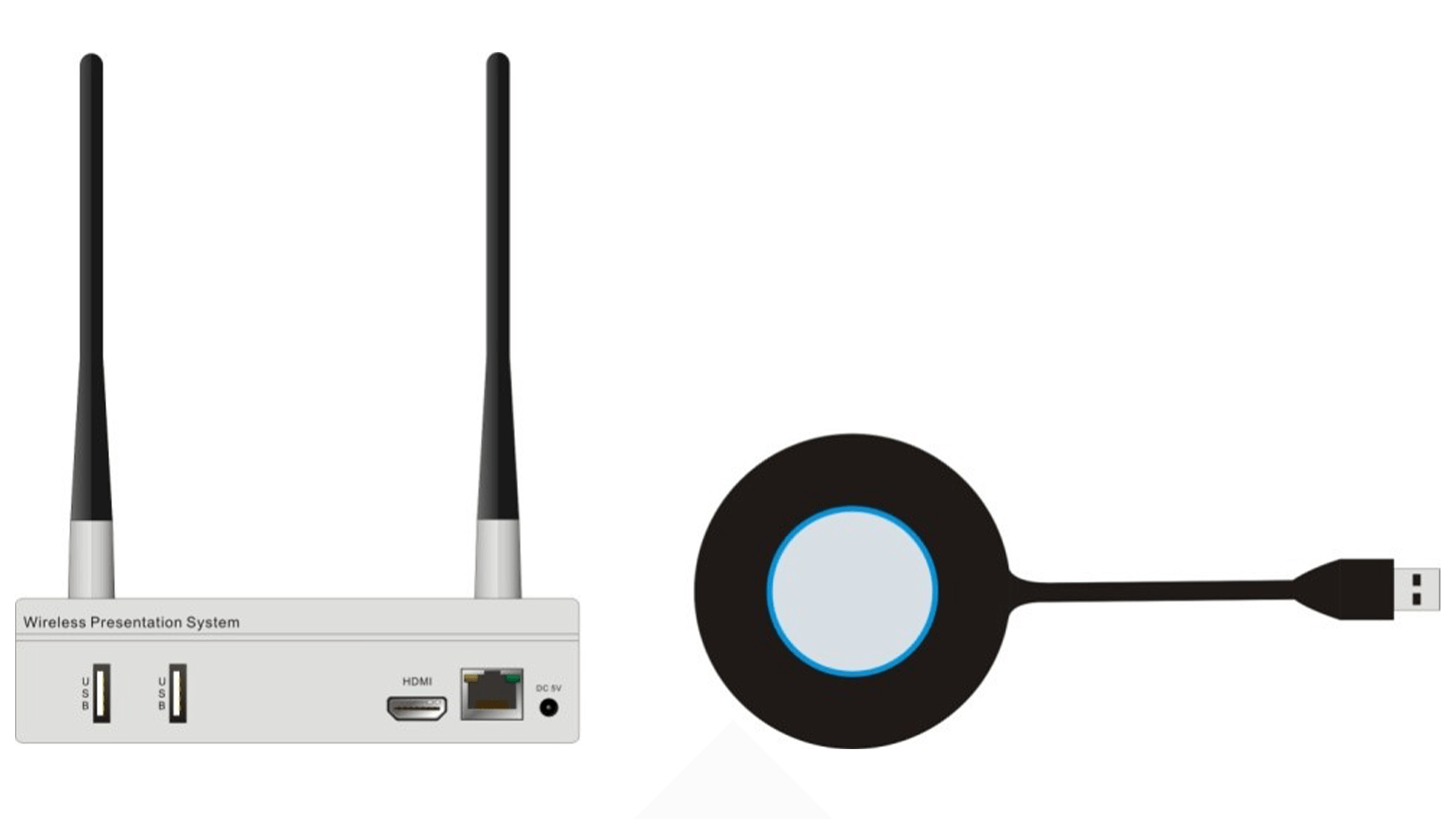

4.8QShare2无线互动演示系统

无线会议整体解决方案(图11)无线会议整体解决方案(图12)

主要特性

直接使用,无需配置,无需安装程序。

无线发射端的按钮即刻传屏。

支持window,Mac,Android,IOS系统

参数

网络投屏传输与显示

配置

无须安装软件

支持系统:Android,IOS

分辨率:720P~1080P

刷新率:Audio/video25~30frames

系统整体延时:100~200ms

最大显示通道:2通道

网络连接:推荐使用RJ45

USB无线投屏传输与显示

配置

无须配置和安装

接口:USBDevice

支持系统:WindowsXP/7/8/10,AppleMac

分辨率:720P~1080P

刷新率:Audio/video25~30frames

系统整体延时:100~200ms

显示模式:支持桌面扩展

触摸控制:最大支持10点触摸(Windows7/8/10)鼠标控制(Windowsxp,Mac)

最大连接:1~8(利用工程路由支持更多连接)

最大显示通道:2windows/POP

无线速率:发射端300Mbps

无线传输协议:IEEE802.11a/g/n

频率带宽:5.8G

加密:AES加密协议:WPA2-PSK

音视频

视频解码:SupportH.264,H.265,VP8,RV,WMV,AVS,H.263,MPEG4

解码分辨率:1080P

触摸控制:接口

USBHID:鼠标

支持:红外触摸屏

支持:电容触摸屏

支持:操作系统

系统版本:Android4.4

USB:1

CPU:ARMCortexA17x4

HDMI输出:1

内存:2GDDR3

VGA输出:--

存储:8G

TF卡:Max.64G

有线网络:RJ45

IR遥控:--

SoftAP:802.11n5.8GAP

Wifi:SharewithSoftAP

HDMI输出:Resolution720P~1080P

电源

输入DC:5V

最大功耗:10W

物理特性

Size(L*H*W)

包装尺寸(L*H*W)

Gossweight:0.6kg

NetWeight:0.5kg

附件

电源适配器:1

天线:2

工作环境

工作温度:0℃~40℃

工作湿度:10%~90%
